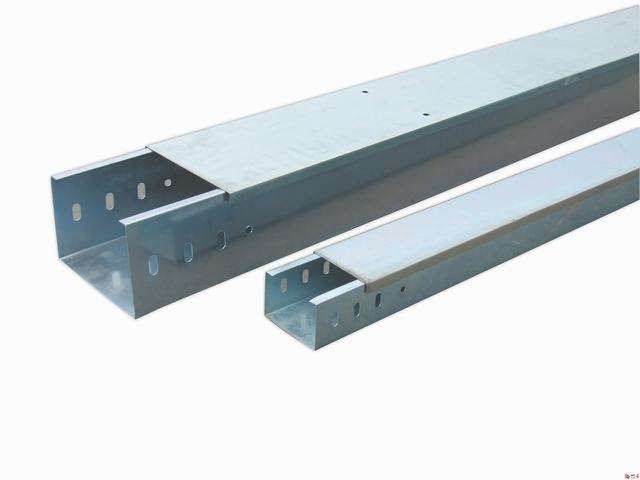

桥架是独立架设,，或敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，适用于电力、通讯电缆布线，是做为传统桥架的延伸。

在工程设计中，桥架的布置应根据经济合理性、技术可行性、运行等因素综合比较，以确定方案，还要充分满足施工安装、维护检修及电缆敷设的要求。

桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。电缆桥架水平敷设在设备夹层或马道且低于2．5m，应采取保护接地措施。

桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造。或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。

桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。其整体耐火性能应满足有关规范或标准的要求。在工程防火要求较高的场所不宜采用铝合金电缆桥架。

电缆桥架作为布线工程的一个配套项目，尚无专门的规范指导，各生产厂家的规格形式缺乏通用性，因此，设计选型过程应根据电气各个系统的电缆类型、数量，合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的路线。在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如需利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格，托臂的长度，支柱的长度、间距，桥架的宽度和层数。
